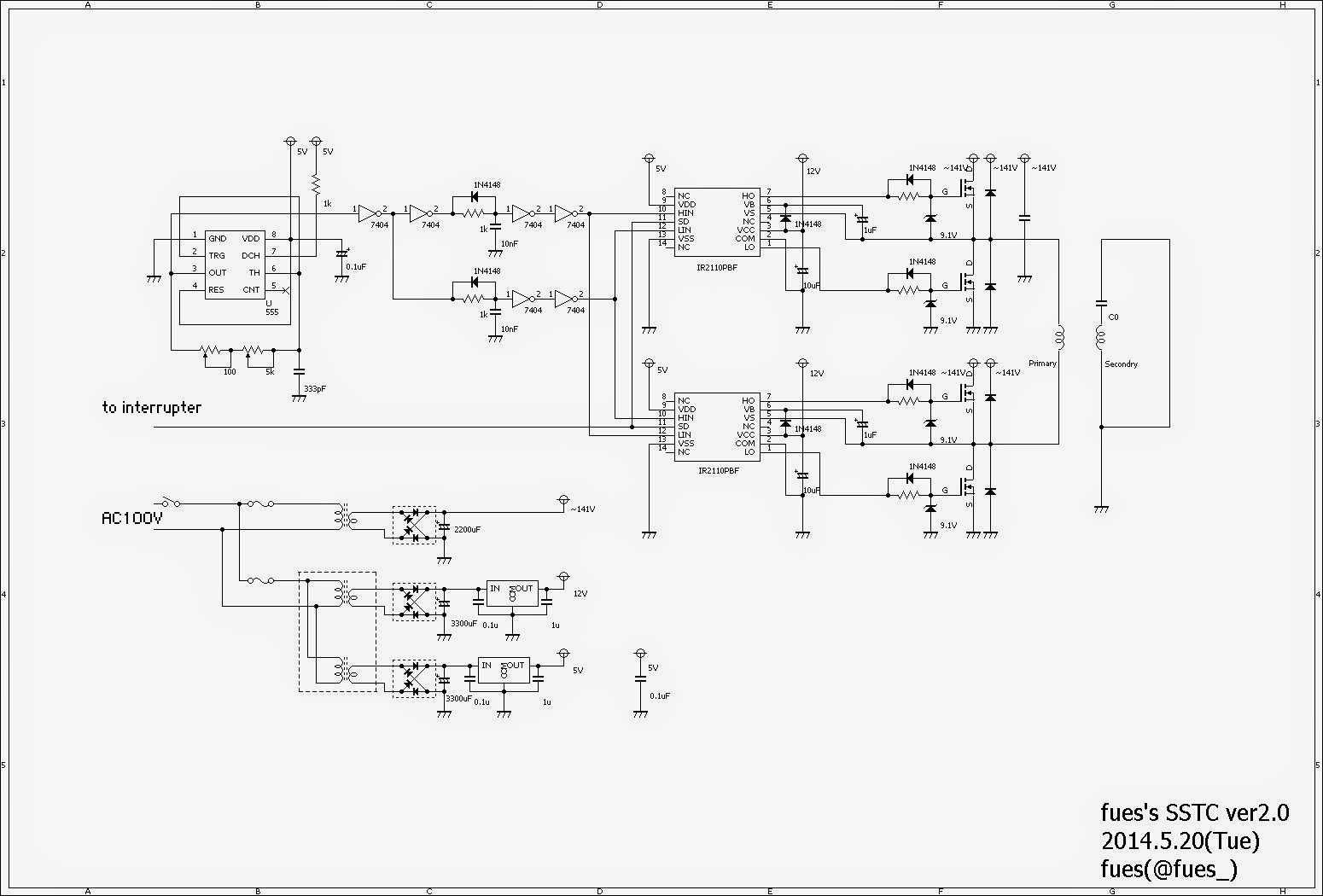

回路図です。
１次コイル入力:57V矩形波
素子:MOSFET,IRFP2110,フルブリッジ
FET制御:IR2110
スナバ回路:Ｃスナバ2.2uF(俗に言う青コン)
フィードバック？何それおいしいの？みたいな回路図です。
大体自作だから仕方ないね。
（IR2110はアトリエペンギン氏のHPから知ったけど）
IR2110の回路や部品配置はIR社のアプリケーションノートをよく読みましょう。
丸パクリ、ダメ、ゼッタイ
