UV-5Rのアンテナスペーサを３Dプリンタで作る（3Dデータ配布有り)

1年とか余裕で更新停止するブログで前代未聞も2連続投稿




この前の記事で手に入れた中華無線機UV-5Rですが、中華仕様なのでアンテナコネクタがオスメス逆なんです。

なのでこれまで使っていたアンテナ(SRH771)を使うためには変換コネクタが必要です。

コネクタは秋月に売ってたのを買いました
https://akizukidenshi.com/catalog/g/gC-00113/
今見たら売り切れてた。　














気を取りなおしてこれを繋げると

こんな感じに隙間ができる。
かっこ悪いしなんか折れそう。そこで３Dプリンタです。（某施設の設備を借りてます）

まず、３Dモデルを作ります。KiCadの3Dモデル作る時にいつも使ってるDesignSparkを使います。

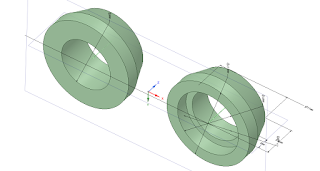

 こんなかんじ。とりあえずこれで出力。


が


精度が悪く1mmくらい穴がしぼんだり浮かせた所が上手く出力されなかったり。
トライアンドエラーで導き出したデータがこれ。

 右が最初、左が最終状態です。凹みは後でボール盤で開けることにします。

で、できたのがこれ

付けるとこんな感じ。黄色のフィラメントがあって本体色と（ある程度）マッチして大変満足。

今回作成した3Dデータファイルをrsdoc形式とstl形式(単位:mm)で配布します。

• 用途は非営利に限ります。改変等はご自由に。
• このデータによって生まれたいかなる損害も当方は責任を持ちません。
• 出力する際は何回も試す前提で利用ください。

https://www.axfc.net/u/3838835
